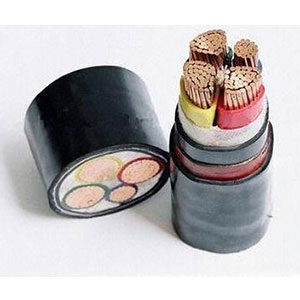

电力电缆的基本结构由线芯(导体)、绝缘层、屏蔽层和保护层四部分组成。
线芯
线芯是电力电缆的导电部分,用来输送电能,是电力电缆的主要部分。
绝缘层
绝缘层是将线芯与大地以及不同相的线芯间在电气上彼此隔离,保证电能输送,是电力电缆结构中不可缺少的组成部分。
屏蔽层
15KV及以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层。
保护层
保护层的作用是保护电力电缆免受外界杂质和水分的侵入,以及防止外力直接损坏电力电缆。
主要优点
1占地少。一般埋设于土壤中或敷设于室内,沟道,隧道中,线间绝缘距离小,不用杆塔,占地少,基本不占地面上空间。
2可靠性高。受气候条件和周围环境影响小,传输性能稳定,可靠性高。
3具有向超高压,大容量发展的更为有利的条件,如低温,超导电力电缆等。
4分布电容较大。
5维护工作量少。
6电击可能性小。
型号说明
电力电缆的型号
1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。如用Z代表纸(zhi);L代表铝(lv);Q代表铅(qian);F代表分相(fen);ZR代表阻燃(zuran);NH代表耐火(naihuo)。
2.用数字表示外护层构成,有二位数字。无数字代表无铠装层,无外被层。第一位数字表示铠装,第二位数字表示外被,如粗钢丝铠装纤维外被表示为41。
3.电缆型号按电缆结构的排列一般依次序为:绝缘材料;导体材料;内护层;外护层。
4.电缆产品用型号、额定电压和规格表示。其方法是在型号后再加上说明额定电压、芯数和标称截面积的。
型号详细说明
(1) 类别:H——市内通信电缆
HP——配线电缆
HJ——局用电缆
(2)绝缘:Y——聚乙烯绝缘
YF——泡沫聚烯烃绝缘
YP——泡沫/实心皮聚烯烃绝缘
(3)内护层:A——涂塑铝带粘接屏蔽聚乙烯护套
S——铝,钢双层金属带屏蔽聚乙烯护套
V——聚氯乙烯护套
(4)特征:T——石油膏填充
G——高频隔离
C——自承式
(5)外护层:23——双层防腐钢带绕包销装聚乙烯外被层
33——单层细钢丝铠装聚乙烯被层
43——单层粗钢丝铠装聚乙烯被层
53——单层钢带皱纹纵包铠装聚乙烯外被层
553——双层钢带皱纹纵包铠装聚乙烯外被层
2) BV 铜芯聚氯乙烯绝缘电线;
BLV 铝芯聚氯乙烯绝缘电线;
BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线;
BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套电线;
BVR 铜芯聚氯乙烯绝缘软线;
RV 铜芯聚氯乙烯绝缘安装软线;
RVB 铜芯聚氯乙烯绝缘平型连接线软线;
BVS 铜芯聚氯乙烯绝缘绞型软线;
RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线;
BYR 聚乙烯绝缘软电线;
BYVR 聚乙烯绝缘聚氯乙烯护套软线;
RY 聚乙烯绝缘软线;
RYV 聚乙烯绝缘聚氯乙烯护套软线
3)WD:无卤低烟型
ZR: 阻燃型
NH:耐火型
DH:防火型
