记录仪表系列
ji-lu-yi-biao-xi-lie

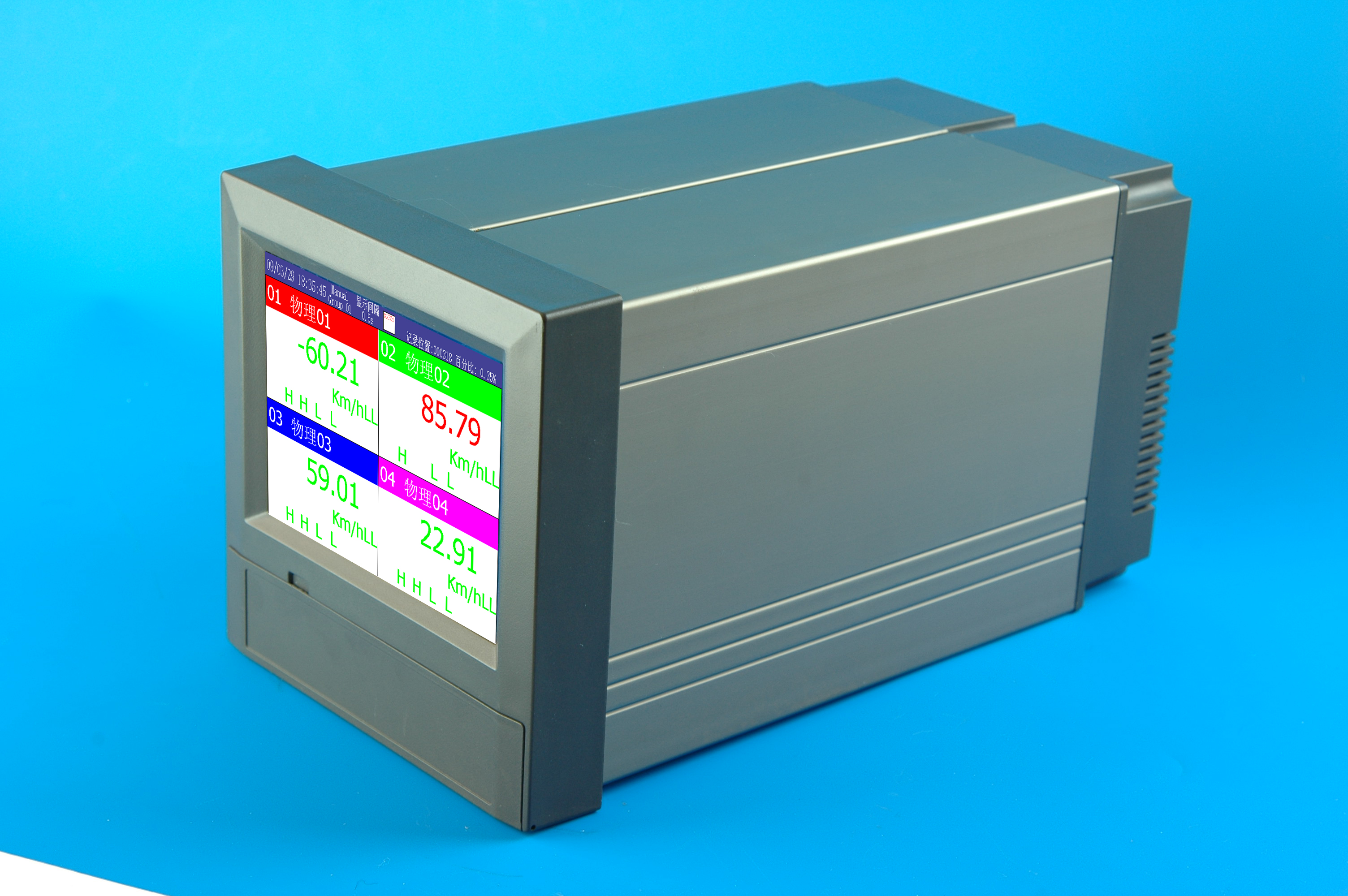

  • 商品名称:数字式有纸记录仪
  • 添加时间:2023-07-28 07:59:39
  •
介绍:
QX-XSG数字式有纸记录仪的详细资料:

组件功能说明:

⑴、机壳
⑵、电源开关
⑶、保险丝座及保险丝:装0.2A保险丝管
⑷、磁性压纸帽:拔插此帽更换记录纸
⑸、测量值数字显示窗:
⑹、设定值数字显示窗
⑺、设定值显示转换按钮:弹起显示一设定值,上灯亮;按下显二设定值下灯亮
⑻、设定值显示指示灯。
⑼、记录笔杆:下端装纤维墨水笔。
⑽、记录纸:线性 中圆图记录纸。
⑾、托架
⑿、设定旋钮:上旋钮设定一设定值,下旋钮设定二设定值。
技术参数:
1.测量显示方式:四位0.8"数码管显示;
2.基本指示误差:不超过全量程的±0.5%;
3.不灵敏区:不超过全量程的±0.2%;
4.平衡时间:小于1秒;
5.记录误差:不超过全量程的±1%;
6.记录纸:24小时标准线性园图记录纸或按用户需要定制;
7.设定值显示方式:四位0.5"数码管显示;
8.控制点设定范围:不小于全量程的 5~100%;
9.设定值附加误差:不超过全量程的±1%;
10.控制反应时间:1.5秒左右;
11.触点容量:AC220V/2A;
12.供电电源:AC220V±10%/50HZ;
13.消耗功率:小于10VA;
14.绝缘电阻:电源端子对地  DC500V/20MΩ以上;
        输入信号对地  DC500V/20MΩ以上;
                                输入信号对电源 DC500V/20MΩ以上;
15.绝缘强度:电源端子对地  AC1500V/1分钟;
         输入信号对地  AC500V/1分钟;
                                输入信号对电源 AC500V/1分钟;
16.环境温度:-10~500C;相对湿度:小于90%RH;
17.重量:小于7.5公斤;
18.外形尺寸:长×宽×高 278×278×282(mm)

19.安装开孔尺寸:258+1×258+1(mm)。
