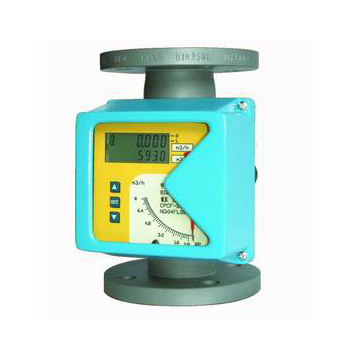

- 商品名称：金属管浮子流量计
- 添加时间：2019-07-03 14:55:58
QX系列金属管浮子流量计适用于和低流速介质的流量测量；工作可靠，维护量小，寿命长；对于直管段要求不高 ；较宽的流量比10：1；双行大液晶显示，可选现场瞬时/累计流量显示，可带背光 单轴灵敏指示；非接触磁耦合传动；全金属结构，适于高温、高 压和强腐蚀性介质；可用于易燃、易爆危险场合；可选二线制、电池、交流供电方 式；多参数标定功能； 金属管浮子流量计带有数据恢复，数据备份及掉电保护功能.
金属管浮子流量计的技术参数：
测量范围:水（20℃）1-200000 l／h、空气（20℃，0．1013MPa）0．03－4000m3／h参见流量表，特殊流量可订制
量程比：标准型10：1 特殊型20：1
精度： 标准型1．5级 特殊型1．0级
压力等级：标准型： DN5－DN5 4.0MPa DN8-DN20 1.6MPa
特殊型： DN1－DN5 25MPa DN8-DN20 16MPa
夹套的压力等级为1．6MPa
特殊型在选型和订货前应与工厂协商
压力损失：7kPa-70kPa
介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃
高温型：温度可达00℃
介质粘度：DN15 <5mPa.s(F15.1-F15.3)、<30mPa.s(F15.4-F15.8)、DN25 <250mPFa.s、DN50DN15: <300mPa.s
环境温度：液晶型－30℃－+85℃
指针型：－40℃－+120℃
连接形式：标准型：DIN201标准法兰
特殊型：由用户指定的任意标准法兰或螺纹
电缆接口：M20＊1．5
供电电源：标准型24VDC二线制420mA（10．8VDC－36VC ）
交流型：85－265VAC 50HZ
电池型：3．6V@4AH镍氢电池
输出：上限或下限瞬时流量
标准型：集开***大100mA@0VDC内部阻抗100欧）
特殊型：继电器输出（触点容量***大5A@250VC）
脉冲输出：累积脉冲输出，***小间隔50毫秒
液晶示：瞬时流量显示数值范围：0－50000
累计流量显示数值范围：0－99999999
防护等级：IP65
防爆标志：本安型iaⅡCT6 隔爆型dⅡCT6
产品选型
| 代号 | 测量管结构 | |||||||
| 50 | 下进上出 | |||||||
| 51 | 下进上横出 | |||||||
| 52 | 下横进上横出 | |||||||
| 53R | 右进左出 | |||||||
| 53L | 左进右出 | |||||||
| 代号 | 接液材质 | |||||||
| R0 | 0Cr18Ni2Mo2Ti | |||||||
| R1 | 1Cr18Ni9Ti | |||||||
| Rp | PTFE | |||||||
| T1 | 钛合金 | |||||||
| Rl | 316L | |||||||
| 代号 | 管道口径 | |||||||
| N15 | 15 | |||||||
| DN25 | 25 | |||||||
| DN50 | 50 | |||||||
| DN80 | 80 | |||||||
| 100 | ||||||||
| 150 | ||||||||
| 200 | ||||||||
| 代号 | 附加结构 | |||||||
| 无 | ||||||||
| T | 夹套型 | |||||||
| Z | 阻尼型 | |||||||
| G | 高温型 | |||||||
| Y | 高压型 | |||||||
| 代号 | 指示器形式代码组合 | |||||||
| M1 | 就地指示器，机械指示瞬时流量 | |||||||
| M2 | 供电型，机械指示瞬时流量，液晶显示瞬时/累积流量 | |||||||
| M3 | 供电型，无机械指示，液晶显示瞬时/累积流量 | |||||||
| 代码 | 供电方式 | |||||||
| 无 | 只限M1指示器 | |||||||
| A | 220VAC，4－20mA输出 | |||||||
| B | 电池供电，无输出 | |||||||
| C | 24VC，二线制供电，4－20mA输出 | |||||||
| 24VC，三、四线制供电，4－20mA输出 | ||||||||
| 代号 | 防爆标志 | |||||||
| l | 本安iaCT5方型壳体 | |||||||
| 隔爆iibt4园壳体 | ||||||||
| 代号 | 脉冲输出 | |||||||
| 无 | 脉冲输出 | |||||||
| K1 | 上限或一路脉冲输出 | |||||||
| K2 | 下限或一路脉冲输出 | |||||||
| K3 | 上、下限或双路脉冲输出 | |||||||
