QXBSL系列靶式流量计于六十年代应用于工业流量测量，主要用于解决高粘度、低雷诺数流体的流量测量，先后经历了气动表和电动表两大发展阶段，靶式流量计是在原有应变片式测量原理的基础上,采用了电容力传感器作为测量和传递元件，同时利用了现代数字智能处理技术而研制的一种新式流量计量仪表。
    采用电容式力传感器的是该新型产品实现高精度、高稳定性的关键核心，******改变了有应变片式靶式流量计温漂大,抗过载(冲击)能力差,存在静态密封点等种种,不但发挥了靶式流量计原有的技术优势，同时又具有与容积式流量计相媲美的测量准确度，加之其抗干扰、抗杂质性能，除能替代常规流量所能测量的流量计量问题，尤其在小流量、高粘度、易凝易堵、高温、低温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。目前已广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量。

一、原理及特性
1、结构

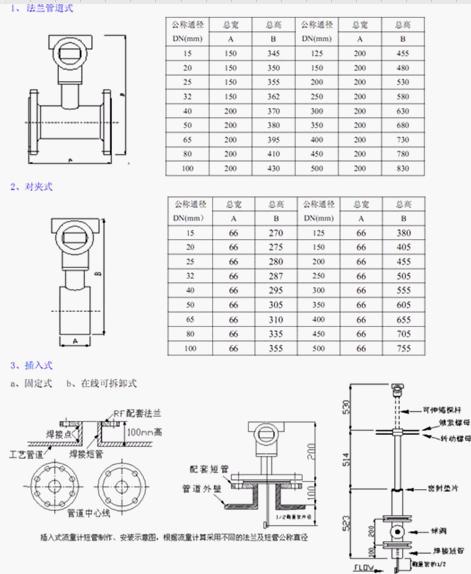

     QXBSL系列靶式流量计主要由测量管（外壳）、新型电容力传感器（含阻流元件）、积算显示和输出部分组成。根据不同的介质和工况，选用相适应的电容力传感器，因此，用户提供准确的计量对象及参数，生产厂家选用合适的电容力传感器是产品能否计量准确的关键。其结构如图:

1：可就地采用干式标定方法，即采用砝码挂重法。单键操作可完成标定；
2：具有多种安装方式供选择，如选择在线插入式，安装费用低；
3：具有一体化温度、压力补偿，直接输出质量或标方；
4：具有可选小信号切除、非线性修正、滤波时间可选择；
5：能准确测量各种常温、高温500 度、低温-200 度工况下的气体、液体流量；
6：计量准确，精度可达到0.2；
7：重复性好，一般为0.05～0.08，测量快速；
8：压力损失小，***为标准孔板的1/2△P 左右；
9：抗干扰，抗杂质能力特强；
10：可根据实际需要更换阻流件（靶片）而改变量程；
11：低功耗电池现场显示，能在线直读示值，显示屏可同时读取瞬时和累积流量及百分比棒图；
12：安装简单方便，极易维护；
13：多种输出形式，能远传各种参数；
14：抗震动性强，一定范围内可测脉动流。

二、技术参数及内容

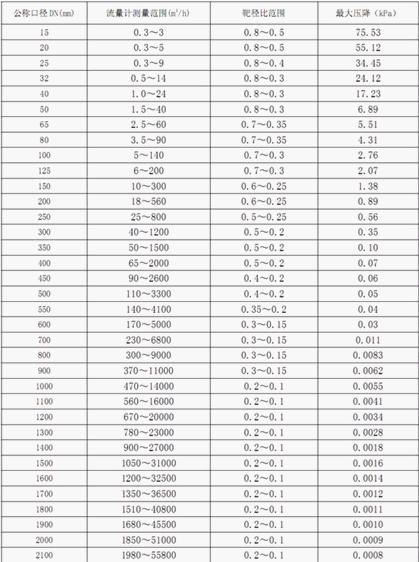

1、主要技术参数表

三、选型表及型号说明

1、选型表

a、流量计法兰规格执行GB/T系列标准中规定的相关技术参数，技术条件和类型。亦可按照客户要求加工；
b、在流量计选型中，用户应按照型号说明的格式，写明所需流量计的各项要求；
c、用户如需采用本型号说明以外的口径、公称压力及输出形式请加以说明；
d、在选择高温型流量计时，除按照型号说明格式填写外，应特别注明被测介质的高工况温度；
e、对带温压补偿的流量计，除按照型号说明格式填写外，应特别说明需补偿的工况温度及工况压力范围；
f、用户需要特殊测量管材质，应加以说明。
2、选型示例
QXBSL-100AQCDPIXN含意为：靶式流量计为管道法兰式，测量介质是气体，公称口径100mm，介质温度为常温，公称压力为2.5MPa（法兰规格）带压力补偿，4～20mA电流输出，防爆标志为本安型,测量管材料是不锈钢。
