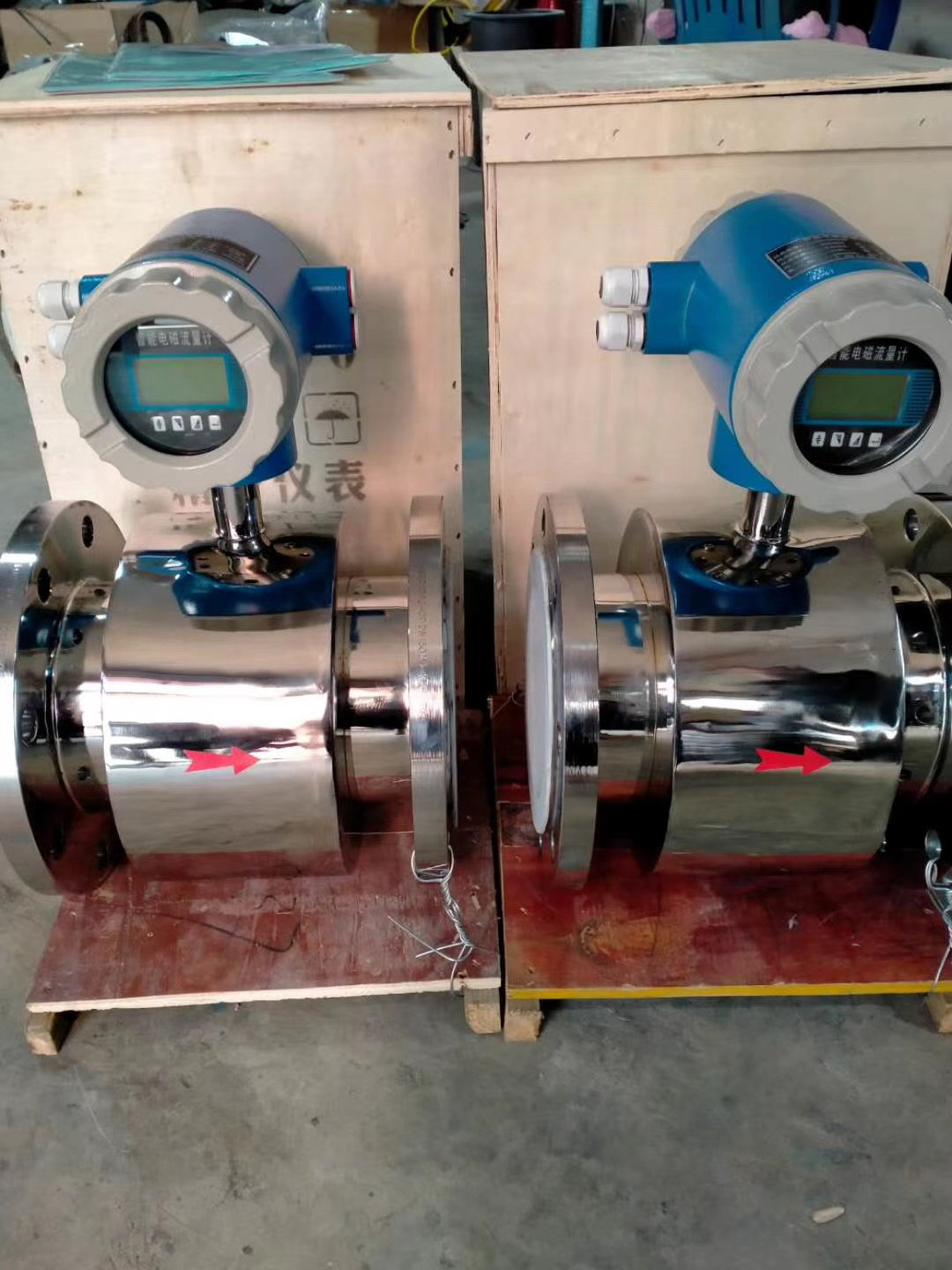

- 商品名称：304全钢防腐电磁流量计
- 添加时间：2021-04-09 14:15:51
QXLD系列智能型防腐电磁流量计采用世界新技术。利用恒流低频三值矩形波或双频矩形波励磁，既有矩形波磁场的优点，又克服了正弦波磁场的缺点；还可以去除电源电压波动、电源频率变化及励磁线圈阻抗变化所造成的误差；并有好的零点稳定性和不受流体噪声干扰影响。从而具有高稳定性、高可靠性的特点。测量原理是基于法拉电磁感应定律，智能型防腐电磁流量计由传感器和转换器组成，传感器安装在测量管道上，转换器可以与传感器组合连接在一起称为一体型电磁流量计，转换器被安装在离传感器30米内或100米内的场合，两者间由1电缆连接称为分离型电磁流量计。传感器主要组成部分是：测量管、电、励磁线圈、铁芯与磁轭壳体。主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等，广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。
产品特点：
１、测量不受流体密度、粘度、温度、压力和电导率变化的影响；
２、测量管内无阻碍流动部件，无压损，直管段要求较低；
３、系列公称通径DN15～DN3000。传感器衬里和电极材有多种选择；
４、转换器采用新颖励磁方式，功耗低、零点稳定、准确度达1500：1；
５、转换器可与传感器组成一体型或分离型；
６、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；
７、智能型防腐电磁流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电流、脉冲、数字通讯、HART；
８、转换器采用表面安装技术SMT，具有自自诊断功能；
主要技术数据：
整机和传感器技术数据
执行标准 | JB／T 9248~1999 | ||||
公称通径 | 15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 | ||||
流速 | 15m／s | ||||
准确度 | DNl5～DN600 | 示值的：±0.3％流速≥1m／s；±3mm／s流速<1m／s | |||
DN700~DN3000 | 示值的±0.5％流速≥0.8m／S；±4mm／s流速<0.8m／S | ||||
流体电导率 | ≥5uS／cm | ||||
公称压力 | 4.0MPa | 1.6MPa | 1.0MPa | 0.6MPa | 6.3、10MPa |
DNl5～DN150 | DNl5～DN600 | DN200～DN1000 | DN700～DN3000 | 特殊订货 | |
环境温度 | 传感器 | -25℃- +60℃ | |||
转换器及一体型 | -10℃- +60℃ | ||||
衬里材料 | 聚四1乙烯、聚丁橡胶、聚氨酯、聚全1乙丙烯F46、加网PFA | ||||
流体温度 | 一体型 | 70℃ | |||
分离型 | 聚丁橡胶衬里 | 80℃；120℃订货时注明 | |||
聚氨酯衬里 | 80℃ | ||||
聚四1乙烯衬里 | 100℃；150℃订货时注明 | ||||
聚全1乙丙烯F46 | |||||
加网PFA | |||||
信号电和接地电材料 | 不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨 | ||||
电刮刀机构 | DN300—DN3000 | ||||
连接法兰材料 | 碳钢 | ||||
接地法兰材料 | 不锈钢1Crl8Ni9Ti | ||||
进口保兰材料 | DN65—DNl50 | 不锈钢1Crl8Ni9Ti | |||
DN200～DNl600 | 碳钢十不锈钢1Crl8Ni9Ti | ||||
外壳防护 | DNl5～DN3000分离型橡胶或聚氨酯衬里传感器 | IP65或IP68 | |||
其他传感器、一体型流量计和分离型转换器 | IP65 | ||||
间距分离型 | 转换器距离传感器一般不超过100m | ||||
转换器技术数据
电源 | 交流 | 85—265V，45—400Hz |
直流 | 11—40V | |
操作键和显示 | 按键式 | 4个薄膜按键可设定选择全部参数，也可利用PC机RS232对转换器设定编程；3行LCD宽视角、宽温、带背光显示；1行显示流量值；2行显示流量单位；3行显示流量百分比、正向总量、反向总量、差值总量、、流速。 |
磁键式 | 2个磁键用于显示参数的选择和复位，利用PC机RS232对转换器设定编程；2行LCD宽视角、宽温、带背光显示：1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、、流速。2行：显示流量。 | |
内部积算器 | 正向总量、反向总量及差值总量。 | |
输出信号 | 单向模拟输出 | 全隔离，负载≤600D．20mA时；上限：0—21mA可选，每档lmA；下限：0—21mA可选，每档1mA；正、反向流量输出方式编程。 |
双向模拟输出 | 下限为。或4mA，其他同单向模拟输出。 | |
双向脉冲输出 | 两路输出分别对应正向和反向流量,频率0～800Hz,上限1~800Hz可选,每档IHz；方波或选定脉宽，选定脉宽上限2．5S，每档1ms；无源隔离晶体管开关输出，可吸收250mA的电流，耐压35V。 | |
双路输出 | 可编程高／低流量、空管、故障状态、正，，反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除，输出性可选；带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.与脉冲输出不隔离 | |
数字通讯 | RS232，RS485，HART | |
电的选择
电材料 | 耐蚀及耐磨性能 |
不锈钢0Crl8Nil2M02Ti | 用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。 |
哈氏合金B | 对沸点以下的一切浓度的有良好的耐蚀性，也耐硫酸、酸、氢1酸、酸等非化性酸、碱，非氧化性盐液的腐蚀。 |
哈氏合金C | 能耐非氧化性酸，如******、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fe，"、、Cu"下或含其他氧化剂的腐蚀，如高于常温的次酸盐溶液、海水的腐蚀 |
钛 | 能耐海水、各种化物和次酸盐、氧化性酸包括发烟硫酸、酸、碱的腐蚀。不耐较纯的还原性酸如硫酸、的腐蚀，但如酸中含有氧化剂如******、Fc＋＋、Cu＋＋时，则腐蚀大为降低。 |
钽 | 具有优良的耐蚀性和玻璃很相似。除了氢1酸、发烟硫酸、碱外，几乎能耐一切化学介质包括沸点的、******和l 50℃以下的硫酸的腐蚀。在碱中刁；耐蚀。 |
铂／钛合金 | 几乎能耐一切化学介质，但不适用于王水和铵盐。 |
不锈钢涂覆碳化钨 | 用于无腐蚀性，强磨损性的介质。 |
注： 由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表***供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。 | |
QXLD系列仪表选型
◆量程范围确认
一般工业用被测介质流速以2～4m/s为宜，在特殊情况下，低流速应不小于0.2m/s，高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动电上附着的粘滞物的作用，有利于提高测量精度。
在量程Q已确定的条件下，即可根据上述流速V的范围决定口径D的大小，其值由下式计算：
Q=πD2V/4
Q:流量（㎡/h） D:管道内径 V：流速（m/h）
的量程Q应大于预计的大流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。
◆QXLD系列智能型防腐电磁流量计参考流量范围
口径mm | 流量范围m3/h | 口径mm | 流量范围m3/h |
φ15 | 0.06~6.36 | φ450 | 57.23～5722.65 |
φ20 | 0.11～11.3 | φ500 | 70.65～7065.00 |
φ25 | 0.18～17.66 | φ600 | 101.74～10173.6 |
φ40 | 0.45～45.22 | φ700 | 138.47～13847.4 |
φ50 | 0.71～70.65 | φ800 | 180.86～18086.4 |
φ65 | 1.19～119.4 | φ900 | 228.91～22890.6 |
φ80 | 1.81～180.86 | φ1000 | 406.94～40694.4 |
φ100 | 2.83～282.60 | φ1200 | 553.90～55389.6 |
φ150 | 6.36～635.85 | φ1600 | 723.46～72345.6 |
φ200 | 11.3～1130.4 | φ1800 | 915.62～91562.4 |
φ250 | 17.66～176.25. | φ2000 | 1130.4～113040.00 |
φ300 | 25.43～2543.40 | φ2200 | 1367.78～136778.4 |
φ350 | 34.62～3461.85 | φ2400 | 1627.78～162777.6 |
φ400 | 45.22～4521.6 | φ2600 | 1910.38～191037.6 |
QXLD系列选型
型号 | 口径 | ||||||||
QX LD | 15~2600 | ||||||||
代号 | 安装形式 | ||||||||
Y | 一体式 | ||||||||
F | 分体式 | ||||||||
代号 | 转换器型号 | ||||||||
ZA | 圆形 | ||||||||
ZB | 方形 | ||||||||
代号 | 输出信号 | ||||||||
I.4 | 4~20mA | ||||||||
f | 频率 1KHz | ||||||||
Rs | 串行通讯（485） | ||||||||
C | 控制输出 | ||||||||
代号 | 防爆要求 | ||||||||
N | 无防爆 | ||||||||
EX | 防爆（***适用于分体式） | ||||||||
代号 | 介质温度 | ||||||||
T1 | ≤65℃ | ||||||||
T2 | ≤120℃ | ||||||||
T3 | ≤180℃(***适用于分体式） | ||||||||
代号 | 内衬材质 | ||||||||
NE | 丁橡胶（≤65℃） | ||||||||
PTFE | 聚四1乙烯（≤189℃） | ||||||||
PVC | 聚乙烯（≤70℃） | ||||||||
代号 | 电材质 | ||||||||
316L | 不锈钢 | ||||||||
HC | 哈氏合金C | ||||||||
HB | 哈氏合金B | ||||||||
Ti | 钛 | ||||||||
Ta | 钽 | ||||||||
