• 商品名称：德尔塔巴流量计
• 添加时间：2019-07-03 15:41:44
•

QXDTB系列德尔塔巴流量计是运用差压式的工作原理，插入式的安装方法设计而成的一种流量传感器。就工作原理，德尔塔巴流量计是一种特殊的节流装置，其输出是差压。该传感器通过探针取压，探针前后有两排不均匀分布的若干个引压孔（取压管直径约Φ20，取压孔低压孔径Φ8）。通过两排引压孔将管道从上到下（从左到右）的不同压力（流速）平均后形成了差压，进而可以计算出质量流量或体积流量。
一、适用范围
1、 公称直径：25mm≤DN≤6000mm
2、 公称压力：PN≤25MPa
3、 介质温度：t≤650℃
4、 精度等级：0.5级，1级，1.5级
二、结构形式
    QXDTB系列德尔塔巴流量计是检测杆、取压口组成，它横穿管道内部与管轴垂直，在检测杆迎流面上设有多个总压检测孔，在检测杆背流面上设有多个静压检测孔，分别由总压导压管和静压导压管引出，根据总压与静压的差压值，计算流经管道流量。
理论基础
    QXDTB系列德尔塔巴流量计是基于皮托管测速原理上发展起来的，它是通过管道的平均流速及管道的截面积的乘积来确定流量的。
1、截面形状：威力巴为头形，德尔塔巴为类菱形，类菱形截在能使高、低区的分界更明显。
2、杆取压孔的位置：威力巴的全压孔在杆前端，静压孔在杆两侧壁；德尔塔巴流量计的全压孔也在杆前端，但静压孔却在杆的后端，测量背压力（负压）。因此，在相同管径和流速条件下，德尔塔巴产生的差压，较威力巴的要大一些，约大20—40。这是德尔塔巴流量计的显著优点。

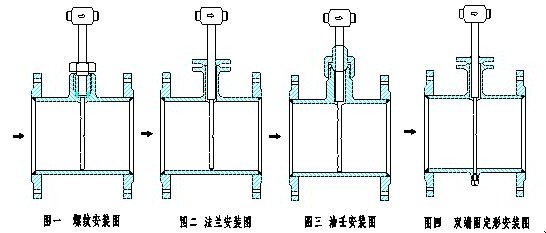

德尔塔巴流量计的几种安装方式:
安装要求

1、 安装检测杆的测量段应是直的，其上下游直管段长度参照下表所规定的长度。

注：1*D为管道标称直径，所给出数据为距离弯头的长度。

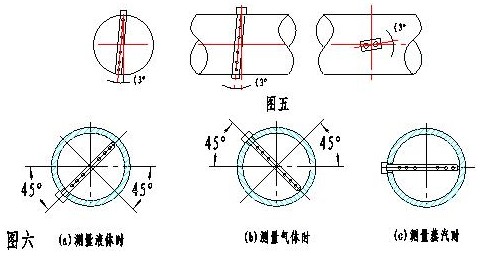

    2、检测杆插入位置的角度允许偏差范围见图。
    3、对于垂直管道，检测杆可安装在管道水平面沿管道圆周360°的任何位置上，高低压引压管接头应处于同一水平面上。对于水平管道，在测量液体时检测杆插入位置应位于管道横截面水平面中线45°以下的范围内；测量气体时检测杆插入位置应位于管道横截面水平面中线45°以上的范围内；测量蒸汽时检测杆应水平插入，见图：
    4、管道上开孔尺寸Φ35。
    5、补偿用 压力变送器 在前直管段上， 温度变送器 （或铂电阻）装在后直管段上距离节流装置2D处。

在线安装拆卸型德尔塔巴：
   对于部分无法停产安装的测点和含有杂质的介质可选用在线安装拆卸型德尔塔巴。

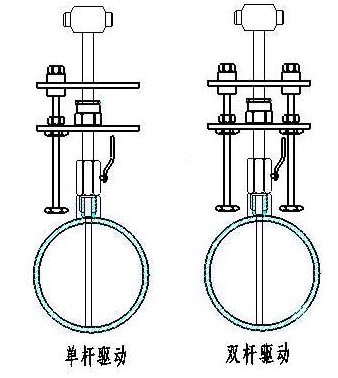

   在线安装拆卸型德尔塔巴可在不停产的情况下安装或检修探针，特别适用于无法停产安装的测点或介质很脏需定期检修的测点。它备有单杆驱动型和应用在高压的双杆驱动型。
   特点：可以在不停产的情况下进行安装、拆卸、检修、清洗。
   适用条件：通常用于低压空气、水、煤气、蒸汽等介质。
   注意：在线安装或拆卸时要满足t≤120℃    P≤2.5MPa
结构形式如图所示 ：
