- 商品名称：固定一体功能型超声波流量计
- 添加时间：2019-07-03 16:18:59
特点
操作方便
固定一体功能型流量计既可用磁性棒在一次表上浏览参数，还可通过二次表用中文进行参数再设定或显示
高精度测量
线性度优于0.5,重复性精度优于0.2,测量精度优于±1
测量范围大
固定一体功能型流量计选用不同型号的传感器 , 可实现口径 DN15 ～ DN6000mm 管道流量的测量
防护等级高
一次表防护等级可达到IP68，可浸入水下2米工作
多重显示
一次表在测量点即可完成测量，一次表可循环显示累积流量、瞬时流量、流速等参数，二次表可中文显示100余项菜单
传输距离远 组网快捷
一次表与二次表（或计算机）之间采用RS-485总线通讯，采用普通电缆即可，传输距离可达1000米以上，组网十分方便、快捷。这种传输方式抗干扰能力强，解决了分体式流量计专用电缆成本高、抗干扰能力差、传输距离短等问题。
选配的主机
| 功能型QX- TUF-2000F |
| |
可选配的二次表
 |  |  |
|
|
|
可选配的传感器
| 特 点 | 功 能 型 |
| 外 夹 式 | QX-TUF-2000FNB |
|  |
| 插 入 式 | QX-TUF-2000FNC |
|  |
| 标准管段式 | QX-TUF-2000FNG |
|  |
基本参数
| 可选配的传感器 | 基本型号 | 测量范围 | 流体温度 | 精度 | |
| 标准外夹式 | TS-2(小型) | TUF-2000BNB1 | DN15-100mm | -30℃～90℃ | 优于 ±1 |
 | TM-1(中型) | TUF-2000BNB2 | DN50-1000mm | ||
| TL-1(大型) | TUF-2000BNB3 | DN300-6000mm | |||
| 高温外夹式 | HTS-1(小型) | TUF-2000BNB4 | DN15-100mm | -30℃～160℃ | |
 | HTM-1(中型) | TUF-2000BNB5 | DN50-1000mm | ||
| 插 入 式 | TC-1(标准插入) | TUF-2000BNC1 | DN80-6000mm | -40℃～160℃ | |
 | TLC-2(加长插入) | TUF-2000BNC2 | |||
| 标准管段式 | 标准管段式 | TUF-2000BNG | DN15-1000mm | -40℃～160℃ | 优于 ±0.5 |
 | |||||
| 电 源 | 一次表DC8-36V, 二次表AC220V或DC24V | ||||
| 输 入 | 3路4～20mA模拟输入,2路三线制PT100电阻信号输入 | ||||
| 输 出 | 隔离 RS232/RS485 输出,2路隔离OCT输出，1路隔离4-20mA 输出( 无源 ) | ||||
| 通信协议 | METER-BUS协议，MODBUS 协议，简易水表协议 | ||||
流量计构成图

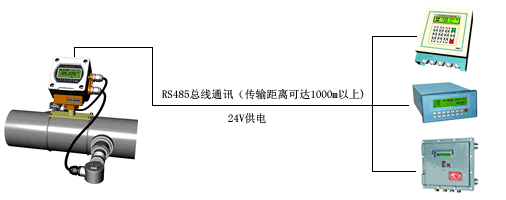

| 单点测量(可选择不同的二次表，用于远程显示及参数设定) |
|

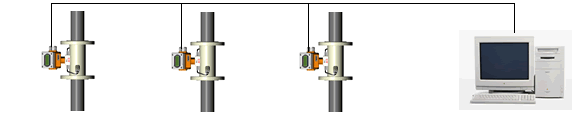

| 组网测量图(用于远程监控及数据采集) |
RS485总线通讯（传输距离可达1000m以上）24V供电 |
|
注：流量计采用4芯电缆供电、通讯（电缆颜色：红24V+;黑24V-;白485+;绿485-) |
