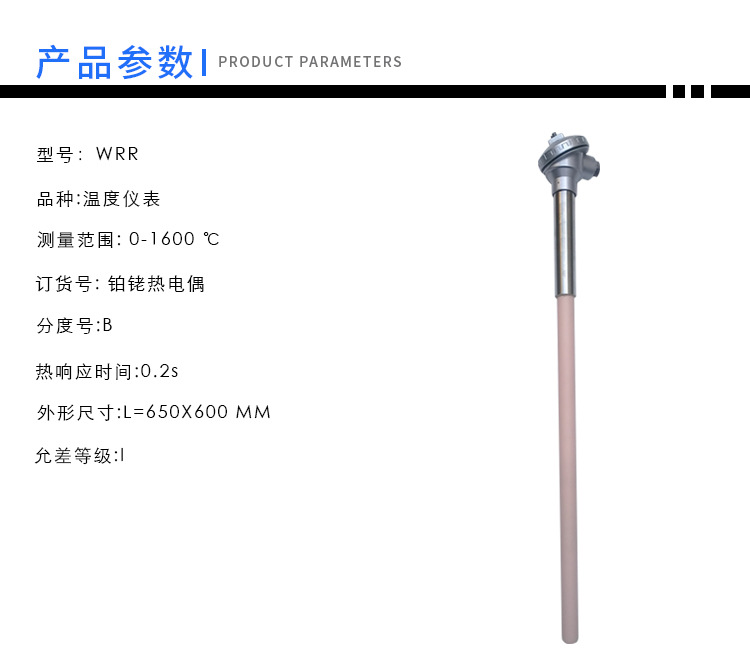

- 商品名称：铂铑热电偶
- 添加时间：2020-05-23 08:22:59
1：概述
QX-WR系列工业用铂铑热电偶又叫贵金属热电偶，它作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。铂铑热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。铂铑热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。各种铂铑热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成。
2：应用
铂铑热电偶适用于各种生产过程中高温场合，广泛应用于粉未冶金，烧结光亮炉，真空炉，冶炼炉，玻璃，炼钢炉及陶瓷及工业盐浴炉等测温。
3：主要技术参数
电气出口：M20x1.5,NPT1/2
精度等级：I 、 II
防护等级：IP65
偶丝直径：Φ0.5
公称压力：常压
4:测量温度及允差
热电偶类别 | 代号 | 分度号 | ***高温度 | 测量温度 | 允许偏差△t℃ |
铂铑30-铂铑6 | WRR | B | 0~1800 | 0-1600 | ±1.5℃或±0.25t |
铂铑10-铂 | WRP | S | 0~1600 | 0-1300 | ±1.5℃或±0.25t |
镍铬-镍硅 | WRN | K | 0~1300 | 0-1100 | ±2.5℃或±0.75t |
镍铬-铜镍 | WRE | E | 0~800 | 0-800 | ±2.5℃或±0.75t |
5：型号及规格
型 号 | 分 度 号 | 测温范围℃ | 保 护 管 材 料 | 热响应时间 | 规 格 | |
L x l | ||||||
WRP-130 | S | 0-1300 | 高铝质 | ＜ 150S | Φ16 | 300x150 |
WRP-131 | ＜ 360S | Φ25 | ||||
WRQ-130 | R | 0-1300 | ＜ 150S | Φ16 | ||
WRQ-131 | ＜ 360S | Φ25 | ||||
WRR-130 | B | 0-1600 | 刚玉管 | ＜ 150S | Φ16 | |
WRR-131 | ＜ 360S | Φ25 | ||||
（1) 热电偶 I 级按协议订货；
（2) 非置入部分为碳钢。
