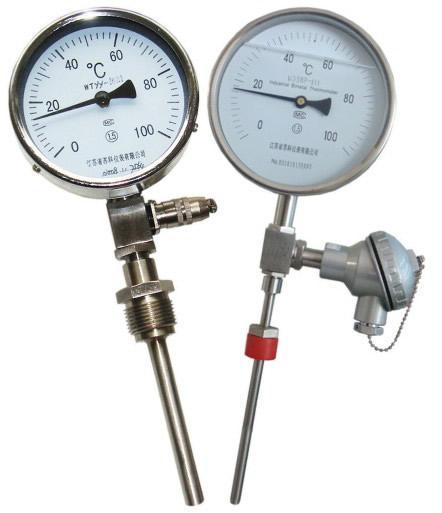

- 商品名称：带热电偶远传双金属温度计
- 添加时间：2020-05-05 10:21:21
介绍：
1、应用
采用双金属温度计与热电偶/热电阻一体的方式，既满足现场测温需求，亦满足远距离传输需求,可以直接测量各种生产过程中的-80-+500℃范围内液体、蒸气和气体介质以及固体表面测温。
2、主要技术参数
标度盘公称直径：100、150
热响应时间：≤40s
精度等级：1.0、1.5
热电偶：I级 1.5℃；II级 2.5℃
热电阻：A级 ±（0.15+0.005ItI）
B 级 ±（0.30+0.005）
防护等级：IP55
3、外形及尺寸
| 形 式 | D | A | B | E | d |
| 径向型 | 105 | 23 | 73 | Φ10
Φ12
Φ14 | |
| 155 | 23 | 73 | |||
| 轴向型 | 105 | 50 | 110 | 34 | |
| 155 | 50 | 110 | 34 | ||
| 万向型 | 105 | 23 | 178 | 120 | |
| 155 | 23 | 178 | 120 | ||
| 电接点轴向型 | 105 | 40 | 135 | ||
| 电接点径向型 | 105 | 72 | 150 | 42 | |
| 电接点万向型 | 105 | 40 | 175 | 98 |
4、型号及规格
| 型 号 | 分 度 号 | 测温范围℃ | 精度等级 | 保护管材料 | 插入长度 |
| WSSE-401 | E | -80-+40 -40-+80 0-50 0-100 0-150 0-200 0-300 0-400 0-500 | 1．5 | 1Cr18Ni9Ti
304
316
316L
哈氏C-276 | 150 200 300 400 500 750 1000 |
| WSSE-501 | |||||
| WSSE-411 | |||||
| WSSE-511 | |||||
| WSSE-481 | |||||
| WSSE-581 | |||||
| WSSP-401 | Pt100 | ||||
| WSSP-501 | |||||
| WSSP-411 | |||||
| WSSP-511 | |||||
| WSSP-481 | |||||
| WSSP-581 | |||||
| WSSXE-401 | E | ||||
| WSSXP-401 | Pt100 | ||||
| WSSXE-411 | E | ||||
| WSSXP-411 | Pt100 | ||||
| WSSXE-481 | E | ||||
| WSSXP-481 | Pt100 |
注：热电偶I级，热电阻A级按协议订货；
保护管其余材质根据协议订货
5、选型须知
a 型号
b 热电偶/热电阻分度号
c 热电偶/热电阻精度等级
d 双金属温度计精度等级
e 测温范围
f 安装固定形式
g 保护管材质
h 插入长度
例A：热电偶双金属温度计，轴向型，E型 I级 测温范围0-400℃。活动螺纹M27x2，保护管316插入长度300mm.即为：WSSE-401 0-400℃ l=300mm I级 保护管316
