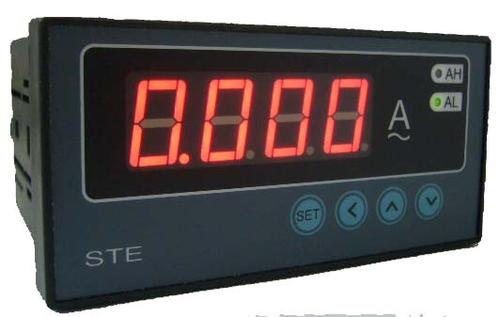

- 商品名称：智能电压表、电流表
- 添加时间：2020-05-28 10:39:29
介绍：
1、适用范围
QX-300系列智能电压表、电流表采用微处理器进行控制运算，配合不同的互感器可满足可各种测量量程的要求，可对电压电流进行高精度的显示、控制及变送输出。
2、功能特点
多重保护、隔离设计、抗干扰能力强、可靠性高
良好的软件平台，具备二次开发能力，以满足特殊的功能要求
智能电压表、电流表具有自校准、人工校准和对传感器修正的功能
完善的网络通讯功能，与各种带串行输入/输出的设备进行双向通讯，组成网络控制系统
3、主要技术指标
基本误差：0.5％FS或 0.2％FS±1个字
显示方式：双排四位LED数码管显示
采样周期：0.2S
测量范围：-1999～9999
警报输出：二限或四限，
警报方式、灵敏度可设置，继电器输出触点容量 AC220V/3A或AC220V/1A。
通讯输出：接口方式--隔离串行双向通讯接口RS485/RS422/RS232/Modem
波特率--300～9600bps内部自由设定
变送输出： 4～20mA、0～10mA、1～5V、0～5V 精度：±0.3％FS
电 源：开关电源 85～265VAC 功耗4W以下
4、型号说明
| 型 谱 | 说 明 | ||||||||
| QX -300 | 智能电压、电流表 | ||||||||
| 外型尺寸 | A | 横式160×80×125mm | |||||||
| A/S | 竖式80×160×125mm | ||||||||
| B | 方式96×96×110 mm | ||||||||
| C | 横式96×48×110 mm | ||||||||
| C/S | 竖式48×96×110 mm | ||||||||
| D | 方式72×72×110 mm | ||||||||
| F | 方式48×48×110 mm | ||||||||
| 点数 | B□ | B0无输出；B1-1个继电器输出 | |||||||
| 通 讯 输 出 | P | 微型打印机 | |||||||
| R | 串行通讯RS232 | ||||||||
| S | 串行通讯RS485 | ||||||||
| 通 讯 输 出 | P | 微型打印机 | |||||||
| R | 串行通讯RS232 | ||||||||
| S | 串行通讯RS485 | ||||||||
| 供 电 电 源 | 220VAC供电 | ||||||||
| W | DC24V供电 | ||||||||
| 输 入 信 号 | AV ( ) | 交流电压输入，( )内记入输入量程 | |||||||
| DV ( ) | 直流电压输入，( )内记入输入量程 | ||||||||
| AA ( ) | 交流电流输入，( )内记入输入量程 | ||||||||
| DA ( ) | 直流电流输入，( )内记入输入量程 | ||||||||
型号举例：QX -300CB2RAV（0-380V）
QX -300系列智能电压表，输入量程为交流0～380V，外形尺寸96×48×110mm，2个继电器控制输出，带串行通讯接口RS232，供电电源220VAC。
