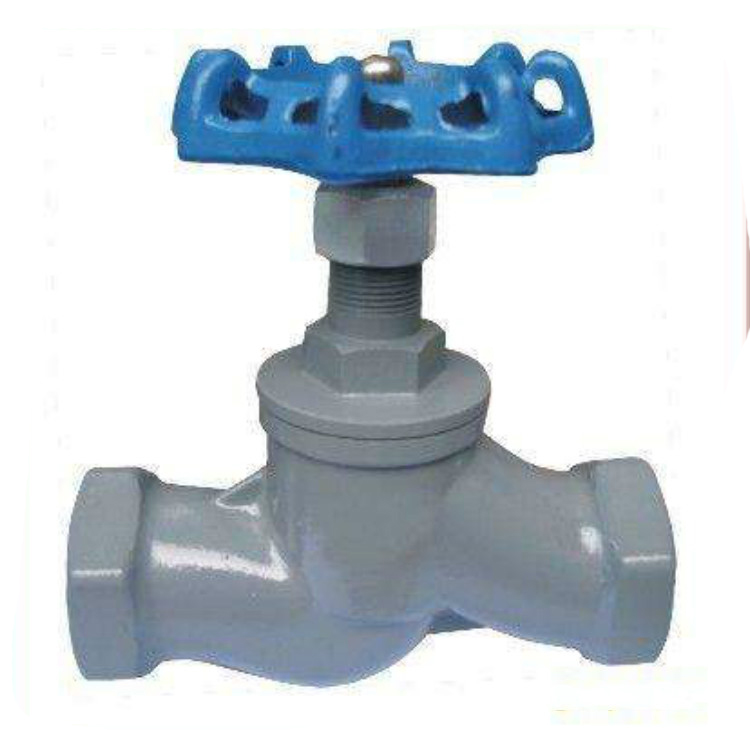

- 商品名称：铸钢内螺纹截止阀
- 添加时间：2024-09-01 08:54:39
锻钢内螺纹截止阀有三种盖设计形式。 种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自锻钢内螺纹截止阀设计结构和特征
截止阀的设计与制造符合API602，BS5352和ASME B16.34。检验与测试按API 598，标记按MSS-SP-25。
采用以下结构
全径或缩径
明杆支架式(OS&Y)
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端(NPT)符合ANSI/ASME B1.20.1
阀瓣可变换为节流型、针型、球型和止回型。
锻钢内螺纹截止阀标准材质明细表
序号
低件名称
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type F22
Type F304(L)
Type F316(L)
1
阀体
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
阀瓣
A276 420
A276 F22
A276 304(L)
A276 F316(L)
3
阀杆
A182 F6a
A182
A182 F304(L)
A182 F316(L)
4
垫片
316夹柔性石墨
316夹PTFE
5
阀盖
A105N
A182 F22
A182/F304(L)
A182/F316(L)
6
阀盖 螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
7
圆柱销
A276 420
A276 304
8
填料压套
A276 410
A182 F304(L)
A182 F316(L)
9
活节螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
10
填料压板
A105
F182 F304
11
螺母
A194 2H
A194 4
A194 8
A194 8M
12
阀杆螺母
A276 410
13
螺母
A194 2H
A194 4
A194 8
A194 8M
14
铭牌
SS
15
手轮
A197
16
填料
柔性石墨
PTFE
适用介质
水、蒸汽、油品等
水、蒸气、油品等
******、醋酸等
适用温度
-29°C～425°C
-29°C～550°C
-29°C～200°C
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
J11Y锻钢内螺纹截止阀连接尺寸(mm)和重量(Kg)
NPS
缩径
3/8
1/2
3/4
1
1 1 /4
1 1 /2
2
/
全径
/
3 /8
1 /2
3 /4
1
1 1 /4
1 1 /2
2
L
79
79
92
111
120
152
172
200
H(开)
166
166
171
207
240
258
330
355
W
100
100
100
125
160
160
180
200
重量
螺栓式
1.9
1.9
2.1
3.5
6.0
7.5
11.4
14.6
焊接式
1.7
1.7
1.9
3.3
5.2
6.8
10.6
13.8
