商品名称：YE-100、150膜盒压力表
添加时间：2019-07-04 11:20:29

介绍：

QXYE-100、150膜盒压力表适用于测量对铜合金不起腐蚀作用，无易爆危险的微压和负压。气体广泛应用于锅炉通风和气体管道等设备上，膜盒压力表可以就地安装并现场指示。

号	精度等级	测量范围 pa	结构特点	接头螺纹
YE-60 YE-100 YE-150	2.5	正压 0--160 250 400 600 1000 1600 2500 4000 6000 10000 16000 25000 40000 负压 -160-0 同正压正负压 -80--80 -120--120 -200--200 -300--300 -500--500 -800--800 -1200--1200 -2000--2000 -3000--3000 -5000--5000 -8000--8000 12000--12000 (0-8000 -8000--0-20000-20000 限微压表用 )	径向	M14×1.5 M20×1.5
YE-60ZT YE-100ZT YE-150ZT			轴向带前边	M14×1.5 M20×1.5
YEJ-101 YEJ-111 YEJ-121			矩形	外向尺寸
YEJ-101 YEJ-111 YEJ-121			矩形	80×160×200mm 80×160×200mm

■ 结构原理

膜盒压力表由测量系统(包括接头，波纹膜盒等)，传动机构(包括拔杆机构，齿轮传动机构)，指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。
膜盒压力表的工作原理是基于波纹膜盒在被测介质的压力作用下，产生相应的弹性变形，再经拔杆一齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。

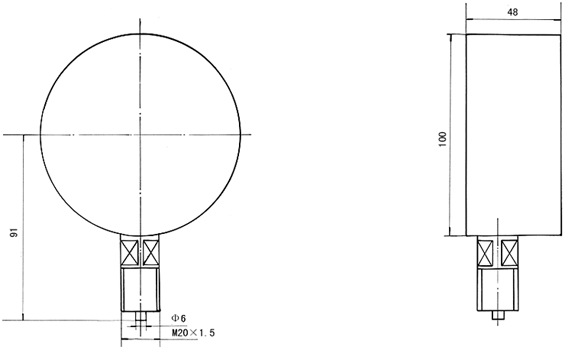

YE-100 膜盒压力表外形尺寸

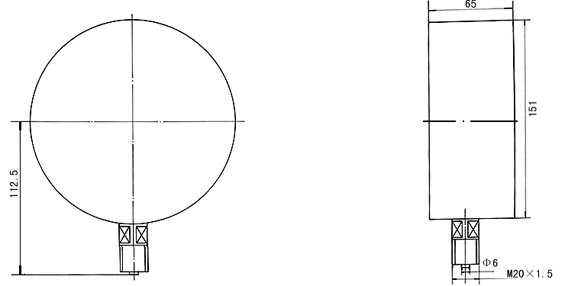

YE-150 膜盒压力表外形尺寸
